從智能化，到流水線
工業鋁材深加工設備制造商
工業鋁材深加工設備制造商

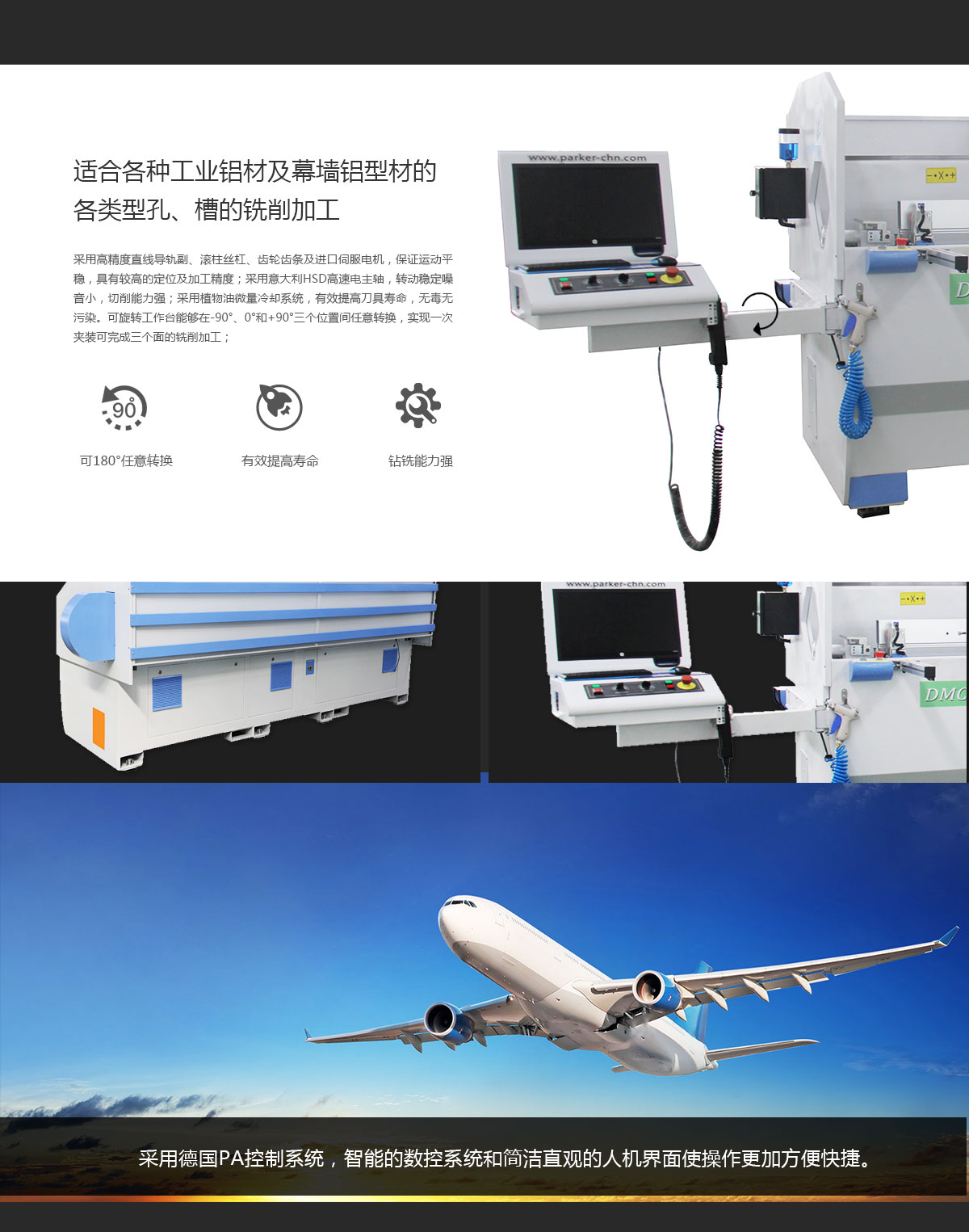

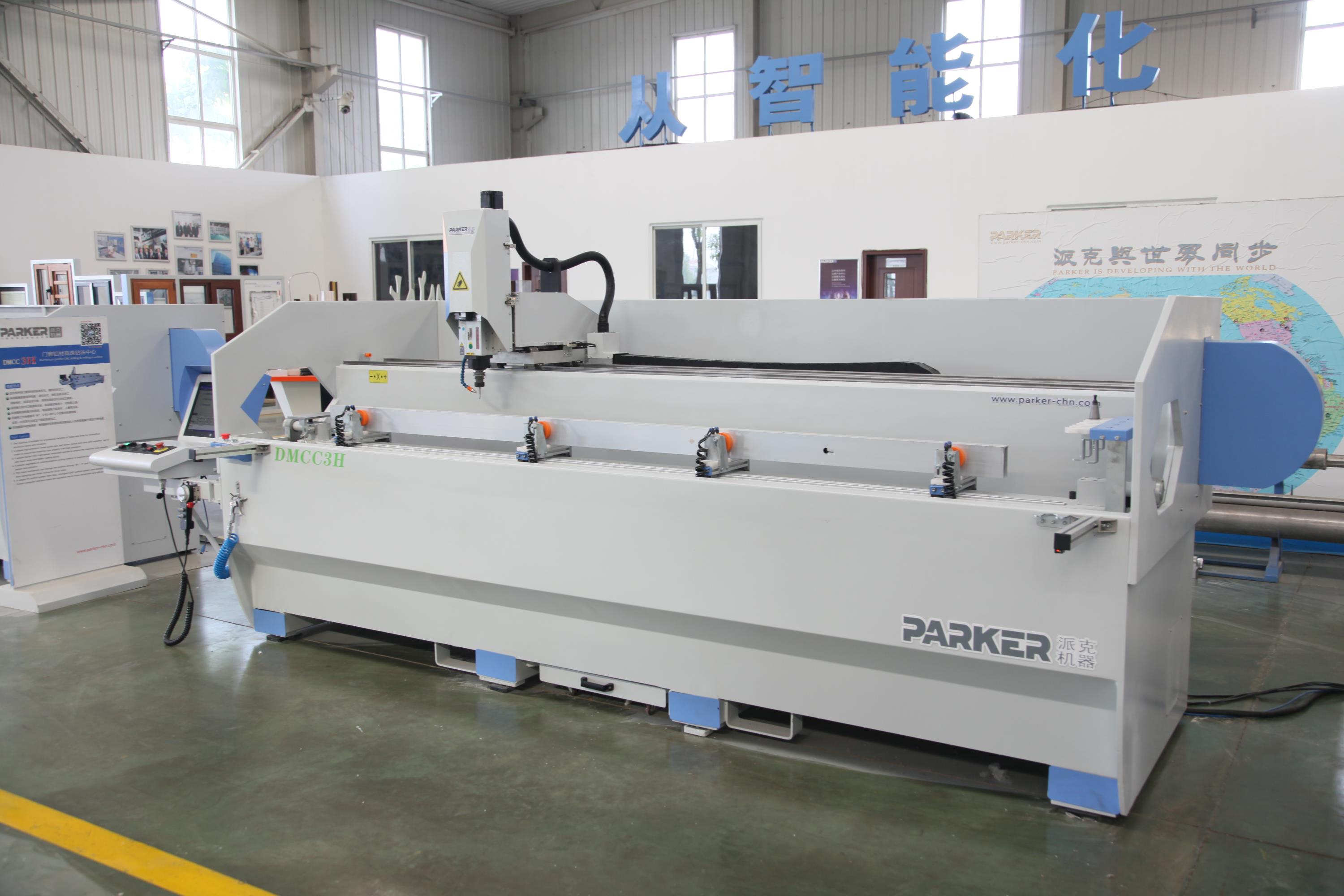

適合各種工業鋁材及幕墻鋁型材的各類型孔、槽的銑削加工

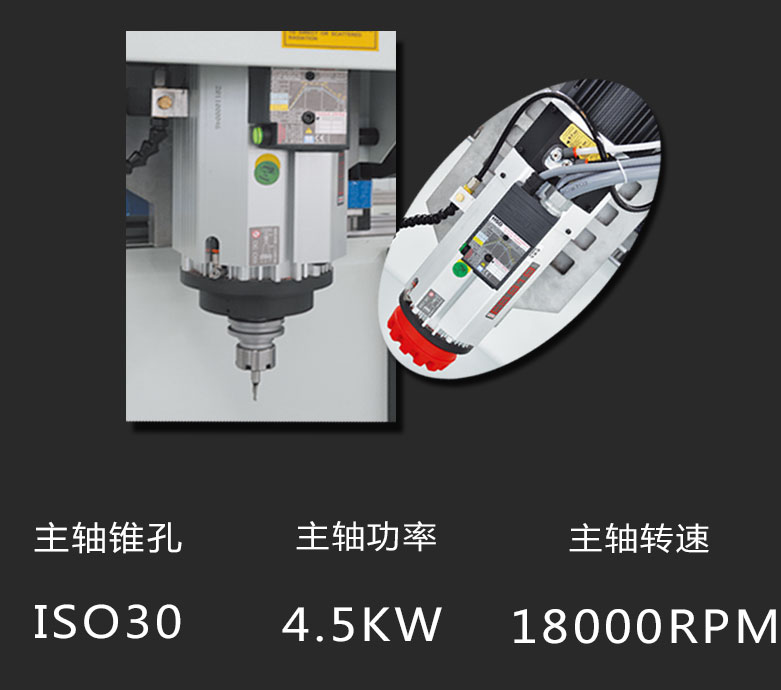

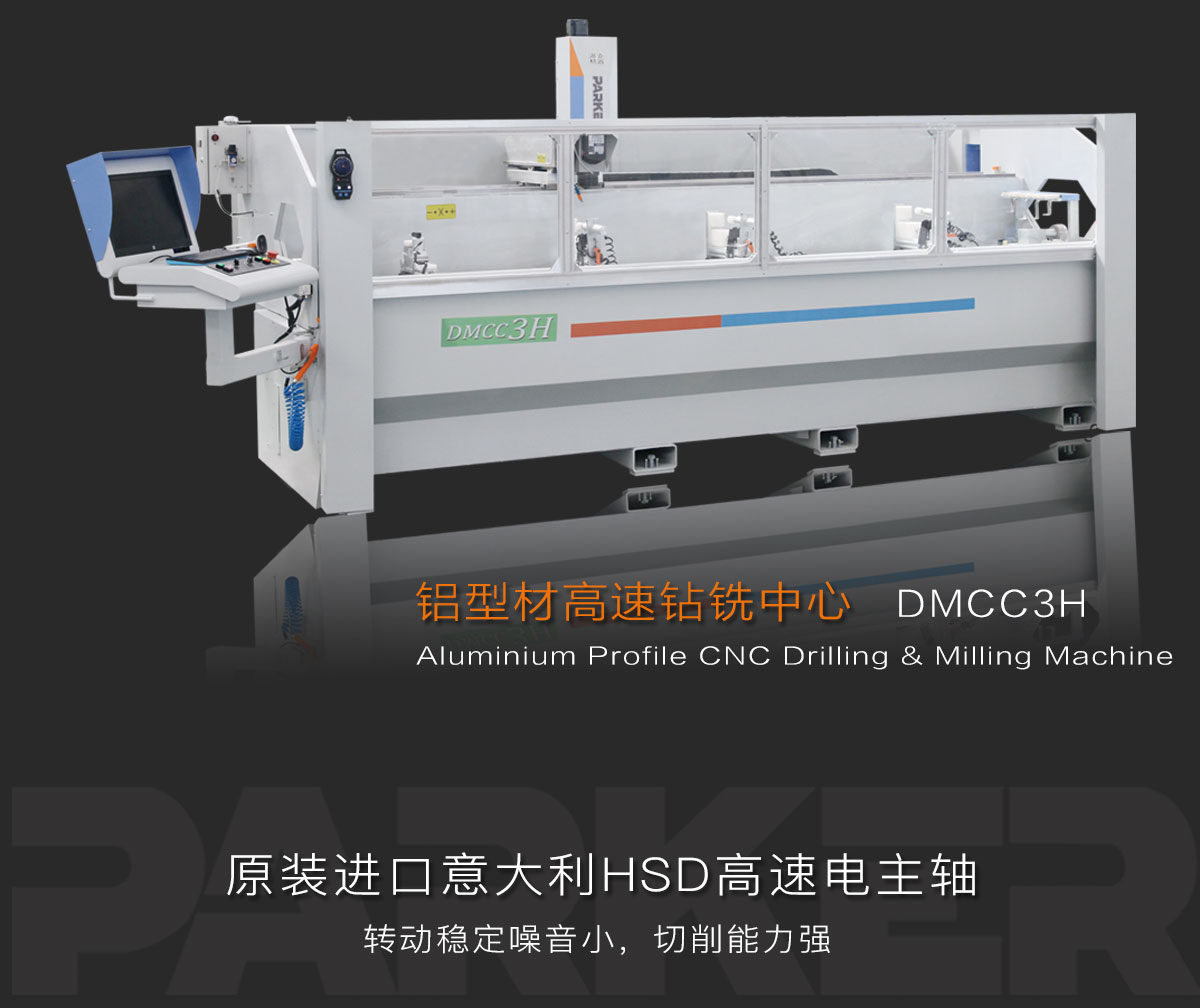

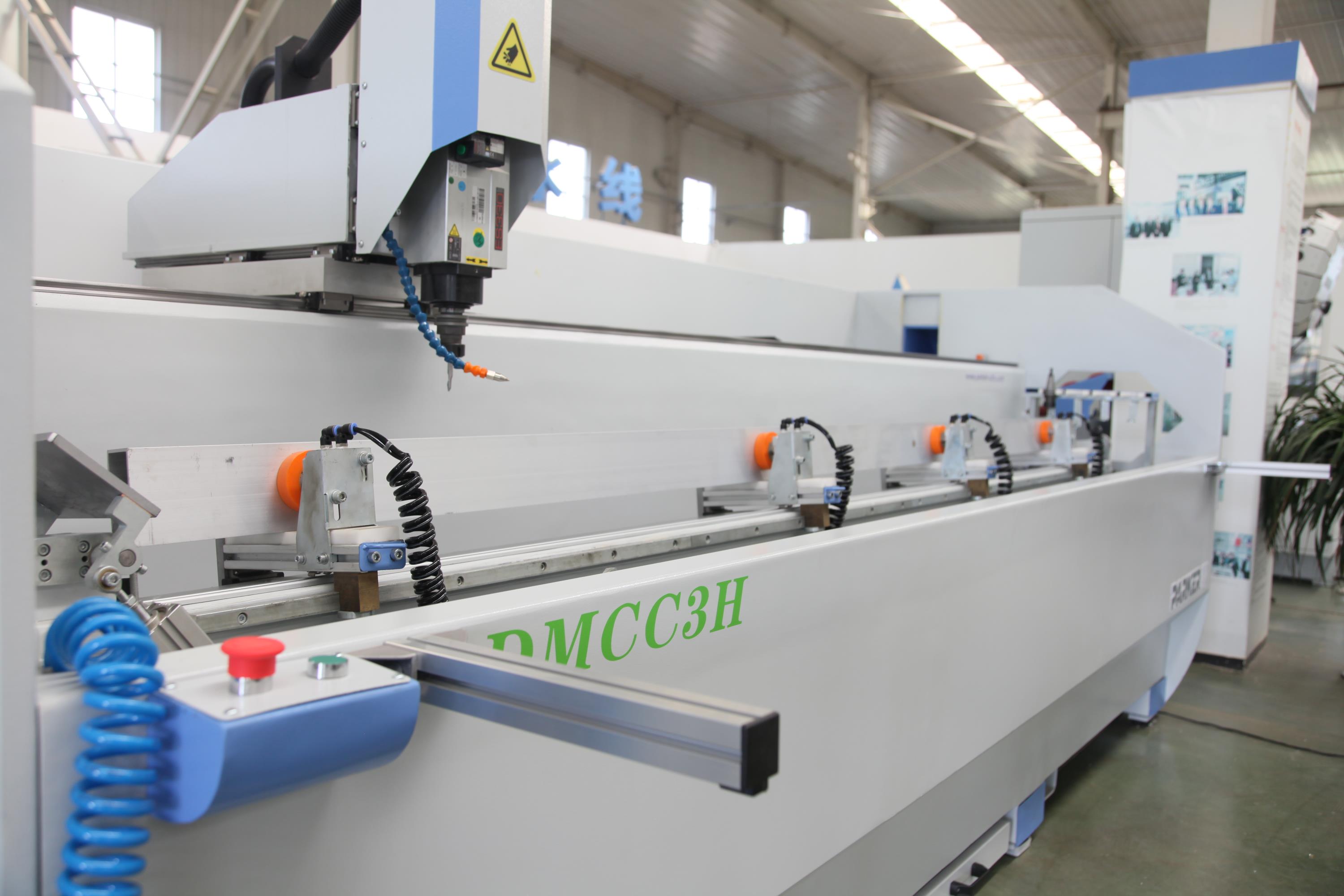

采用高精度直線導軌副、滾柱絲杠、齒輪齒條及進口伺服電機，保證運動平穩，具有較高的定位及加工精度；采用意大利HSD高速電主軸，轉動穩定噪音小，切削能力強；采用植物油微量冷卻系統，有效提高刀具壽命，無毒無污染?？尚D(zhuǎn)工作臺能夠在-90°、0°和+90°三個位置間任意轉換，實現一次夾裝可完成三個面的銑削加工；
技術參數 TECHNICAL DATA.
行程 STROKE | ||
X軸行程（Stroke for X axis） | 3200mm | |
Y軸行程（Stroke for Y axis） | 300mm | |
Z軸行程（Stroke for Z axis） | 200mm | |
主軸 SPINDLE | ||
主軸轉速（Spindle Speed） | 18000 RPM | |
移動速度 MOVING SPEED | ||
X軸移動（X Axis Moving Speed） | 140m/min | |
Y軸移動（Y Axis Moving Speed） | 75m/min | |
Z軸移動（Z Axis Moving Speed） | 75m/min | |
X/Y/Z進給速度（X/Y/Z Feeding Speed） | 0~2000mm/min | |
馬達功率 POWER OF MOTOR 不帶刀庫 | ||
主軸驅動馬達（Spindle Driven Motor） | 6.0kw | |
X/Y/Z驅動馬達（X/Y/Z Driven Motor） | 0.85kw、0.75kw、0.75kw | |
潤滑冷卻系統 LUBRICATING SYSTEM | |
冷卻系統（Cooling System） | SAGELY |
精密度 PRECISION | |
X 軸定位精度（Position Precision Of X Axis） | ±0.05mm |
Y/Z 軸定位精度（Position Precision Of Y /Z Axis） | ±0.02 mm |
重復定位精度（Repeating Position） | ±0.02 mm |
機械規格 SIXE OF MACHINE | |
電源（Power Supply） | AC 380V 50Hz |
總功率（Power） | 9.0kw |
氣壓需求（Air Pressure） | 0.5MPa – 0.8MPa |
重量（Weight） | 約 3t |

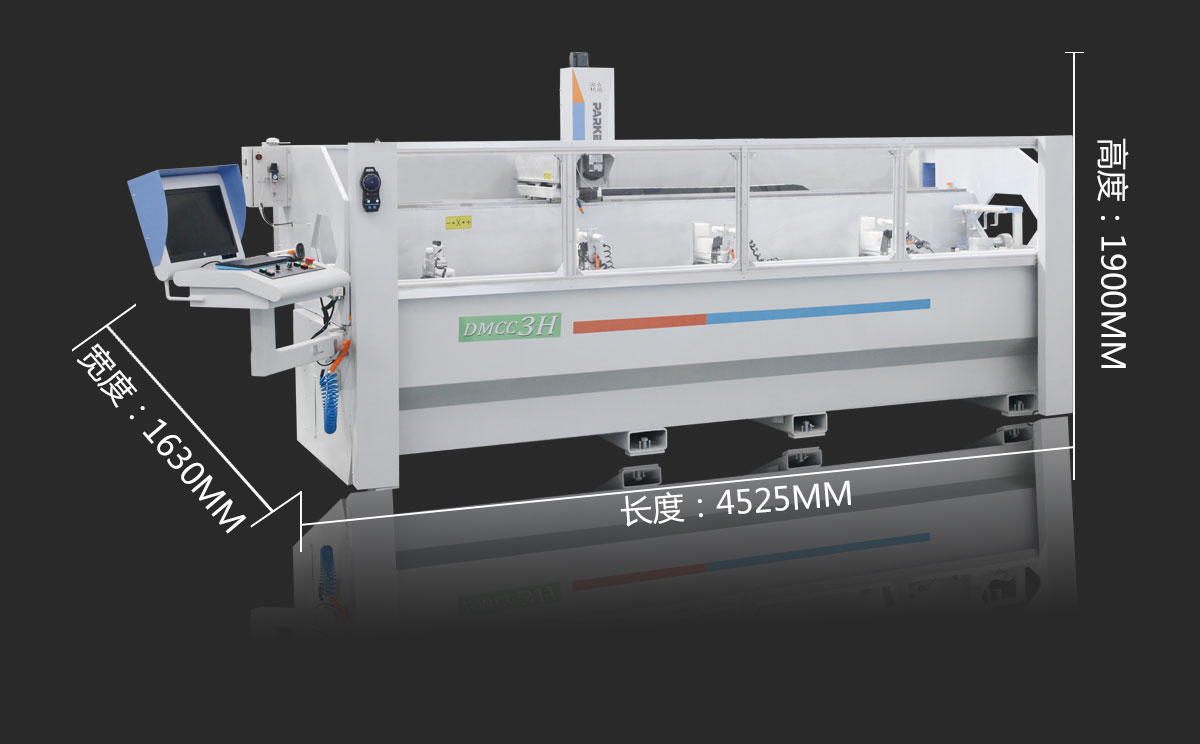

外形尺寸（Area） | 4525mm×1630mm×1900mm |
零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | |
操作系統（Operation System） | 德國PA（可選臺灣新代） |
伺服電機（Serve Motor） | 日本安川 |
主軸電機（Spindle Motor） | 意大利HSD |
導軌（Guide Rails） | 日本 THK |
軸承（Bearings） | 日本 NSK |
絲桿（Ball Screw） | 臺灣 TBI |
電氣件（Electrical Parts） | 法國 Schneider |
減速機（Reducer） | 臺灣 liming |
