設備性能說明（FUNCTION）：
1.一體化床身，熱處理定型，剛性好。
2.總控電柜與機體一體化設計，方便運輸、安裝、操作，穩定性更高。
3.LH/RH左右工裝夾具具有通用互換性，左右夾具工裝可以互換使用，設備之間夾具同時具有通用互換性。
4.配有鏈條式集屑排屑系統，方便清理，并配有油水分離器，自動排除切削液內的導軌油
5.雙機頭、雙區雙工位加工，效率高
6.設備X、Y、Z軸定位最高速度可達60M、30M、30M/min
7.可選配備臺灣歐博朗品牌數控轉臺，配置為第四軸，定位精度20弧秒內，最大限度接近0間隙，極大提高加工精密度，一次裝夾即可實現。
8.工裝夾具配置夾緊開關，夾具夾緊壓力采用可調可視方案，加裝壓力表和調壓器，人性化設計，方便操作，最大程度防止型材松動。
9. 電纜坦克鏈、各軸導軌及傳動齒條、絲杠采用全防護結構，有效防止加工碎屑進入，大大提高傳動部件的壽命。
10.配有導軌自動注油潤滑系統，方便保養。
11.配置微量潤滑或水冷卻循環系統，有效保護刀具，提高刀具壽命，并配置油水分離器，有效分離切削液中的潤滑油，有效提高切削液的使用壽命。
12.主軸采用原裝臺灣數格品牌，最高轉速可達12000RPm，其性能和壽命都遠遠高于同類產品。
13. 刀庫采用原裝臺灣首輪品牌，配有16位刀具刀位，相鄰換刀速度2.5秒。
14.帶有剛性攻牙功能，加工速度快，攻牙精度高。
15.伺服主軸電機低速最大可輸出23.9Nm，高速可達12000rpm，適應鋼材重載加工及銅、鋁合金材料的加工。
16.支撐轉臺的底座加寬、加厚，增加整機的穩固性，最大程度上減小加工自震。
17.配有型材專用貼合型壓緊靠模，大大提高型材加工時的穩定性，有效降低共振現象。
18原裝日本FANUC 0I MF數控系統，雙頭雙通道系統，操作簡單，穩定性、實用性高，同時系統單獨配置刀具壽命管理系統，方便進行刀具的壽命管理。
19配置有油水分離器，將油和水進行自動分離。
技術參數 TECHNICAL DATA.

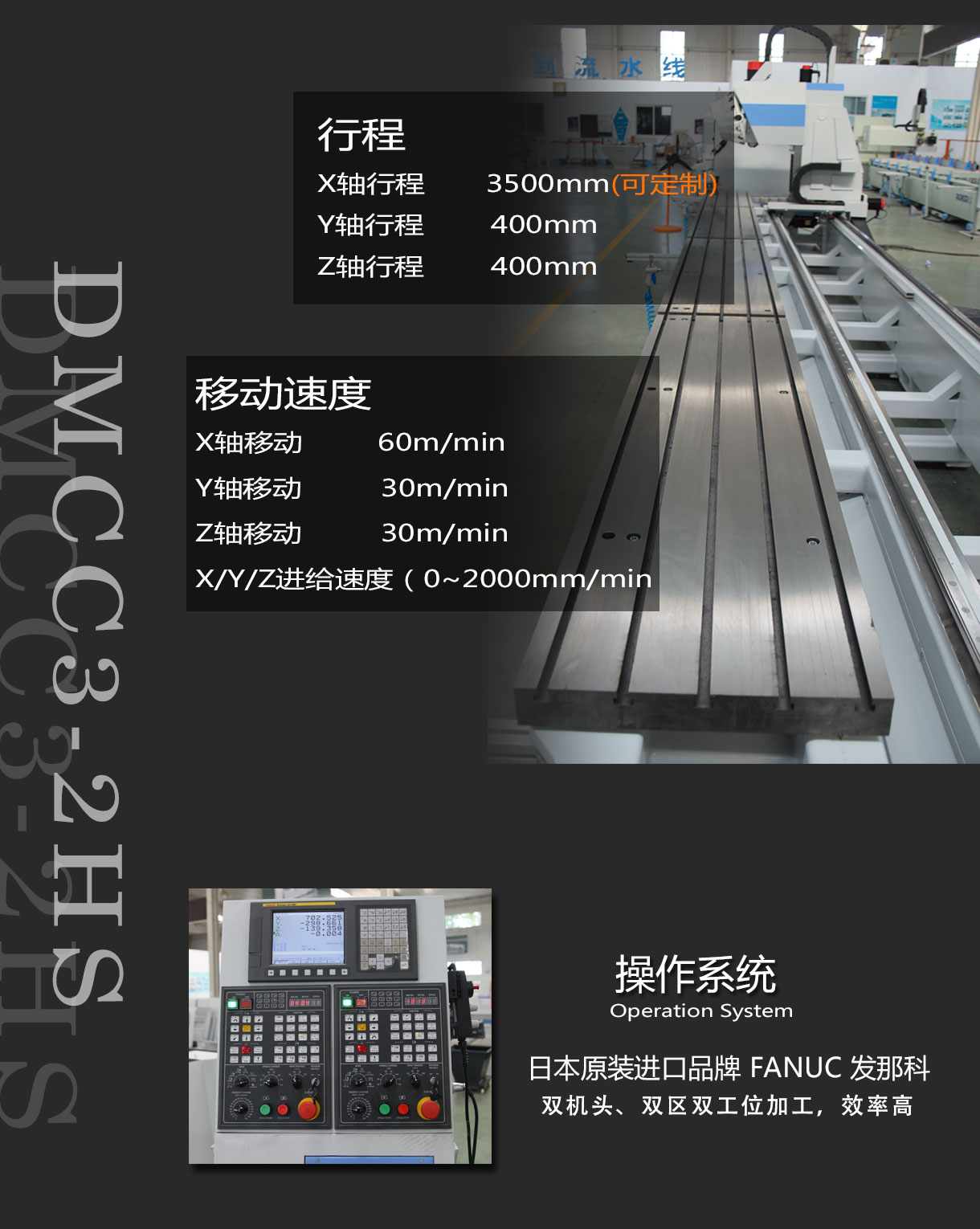

行程 STROKE | ||
X軸行程（Stroke for X axis） | 總行程3500mm 單個行程1200mm | |
Y軸行程（Stroke for Y axis） | 400mm | |
Z軸行程（Stroke for Z axis） | 400mm | |
主軸 SPINDLE | ||
主軸轉速（Spindle Speed） | 12000 RPM | |

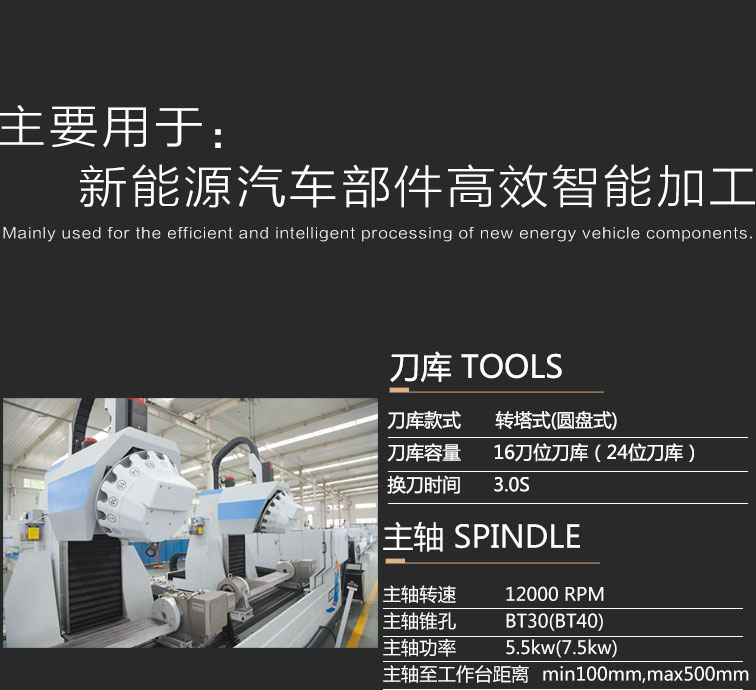

刀庫 TOOLS | ||
刀庫款式（Tools Changer Format） | 轉塔式 | |
刀庫容量（Capacity Of Tools Magazine） | 16刀位刀庫 雙刀庫 | |
相鄰換刀時間（Tool Change Time） | 3.0s | |
移動速度 MOVING SPEED | ||
X軸移動（X Axis Moving Speed） | 60m/min | |
Y軸移動（Y Axis Moving Speed） | 30m/min | |
Z軸移動（Z Axis Moving Speed） | 30m/min | |
X/Y/Z進給速度（X/Y/Z Feeding Speed） | 0~2000mm/min | |
馬達功率 POWER OF MOTOR | ||
主軸驅動馬達（Spindle Driven Motor） | 5.5KW | |
X/Y/Z驅動馬達（X/Y/Z Driven Motor） | 1.8KW、 1.8KW 、1.8KW | |
潤滑冷卻系統 LUBRICATING SYSTEM | |
潤滑系統（Lubricating System） | 廣東寶騰 |
冷卻系統（Cooling System） | SAGELY |
精密度 PRECISION | |
X 軸定位精度（Position Precision Of X Axis） | ±0.05mm |
Y/Z 軸定位精度（Position Precision Of Y /Z Axis） | ±0.02 mm |
重復定位精度（Repeating Position） | ±0.02 mm |
機械規格 SIXE OF MACHINE | |
電源（Power Supply） | AC 380V 50Hz |
總功率（Power） | 30KW |
氣壓需求（Air Pressure） | 0.5MPa – 0.8MPa |
重量（Weight） | 11t |
外形尺寸（Area） | 6000*3100*2800mm |
零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | |
操作系統（Operation System） | FANUC |
伺服電機（Serve Motor） | FANUC |
主軸電機（Spindle Motor） | FANUC |
主軸（Spindle） | 臺灣 CELL |
刀庫（Tools Magazine） | 臺灣 首輪 |
導軌（Guide Rails） | 日本 THK |
軸承（Bearings） | 日本 NSK |
絲桿（Ball Screw） | 臺灣 TBI |
數控翻轉臺（CNC Turning Table）選裝 | 臺灣 歐博朗 |
電氣件（Electrical Parts） | 法國 Schneider |
氣動元件（Pneumatic Components） | 臺灣 AIRTAC、日本SMC |
減速機（Reducer） | 臺灣ATG |
水泵電機（Water Pump） | 上海至寶 |
齒條 | 臺灣KH |
