設備性能說明（FUNCTION）：

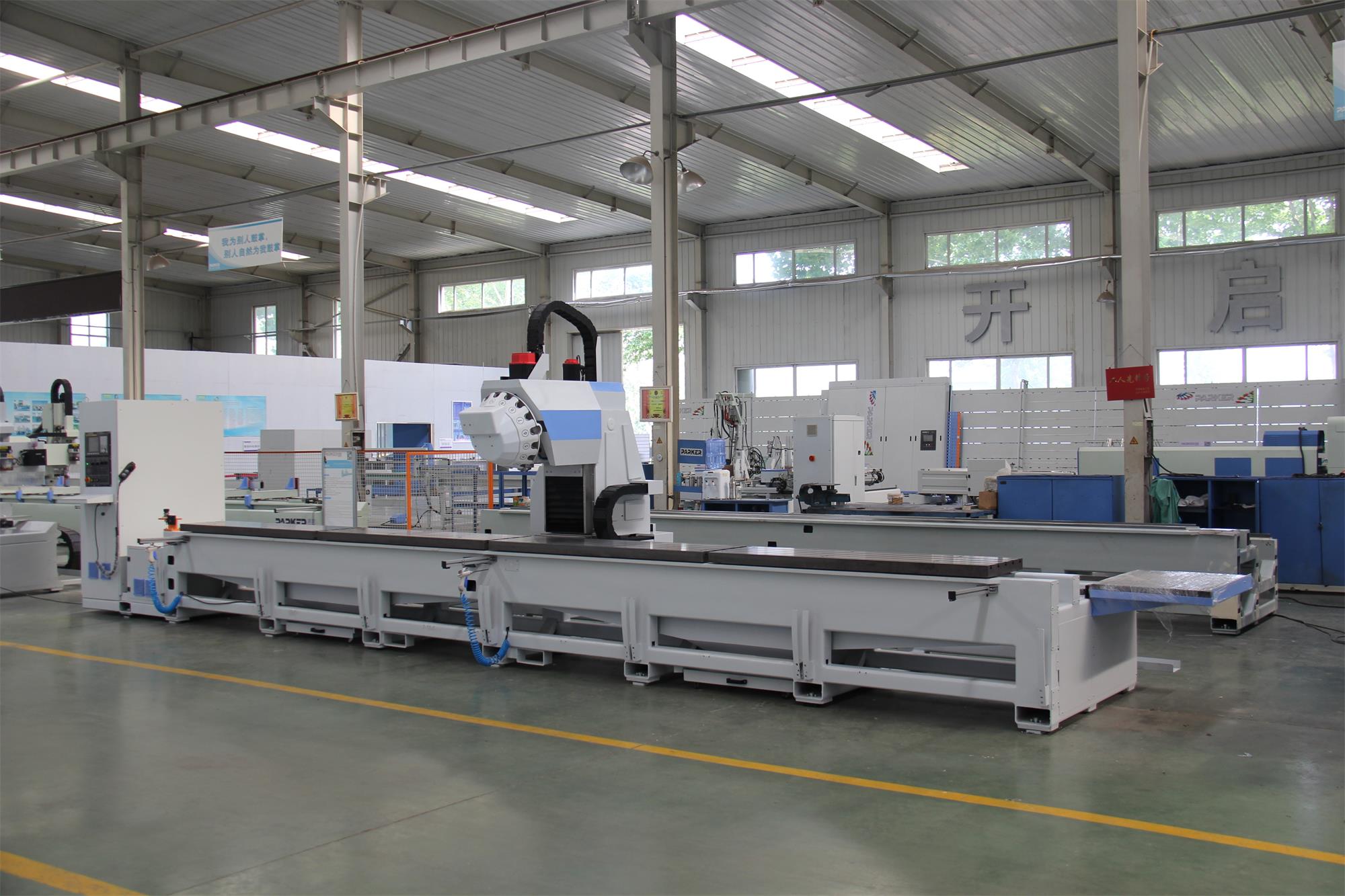

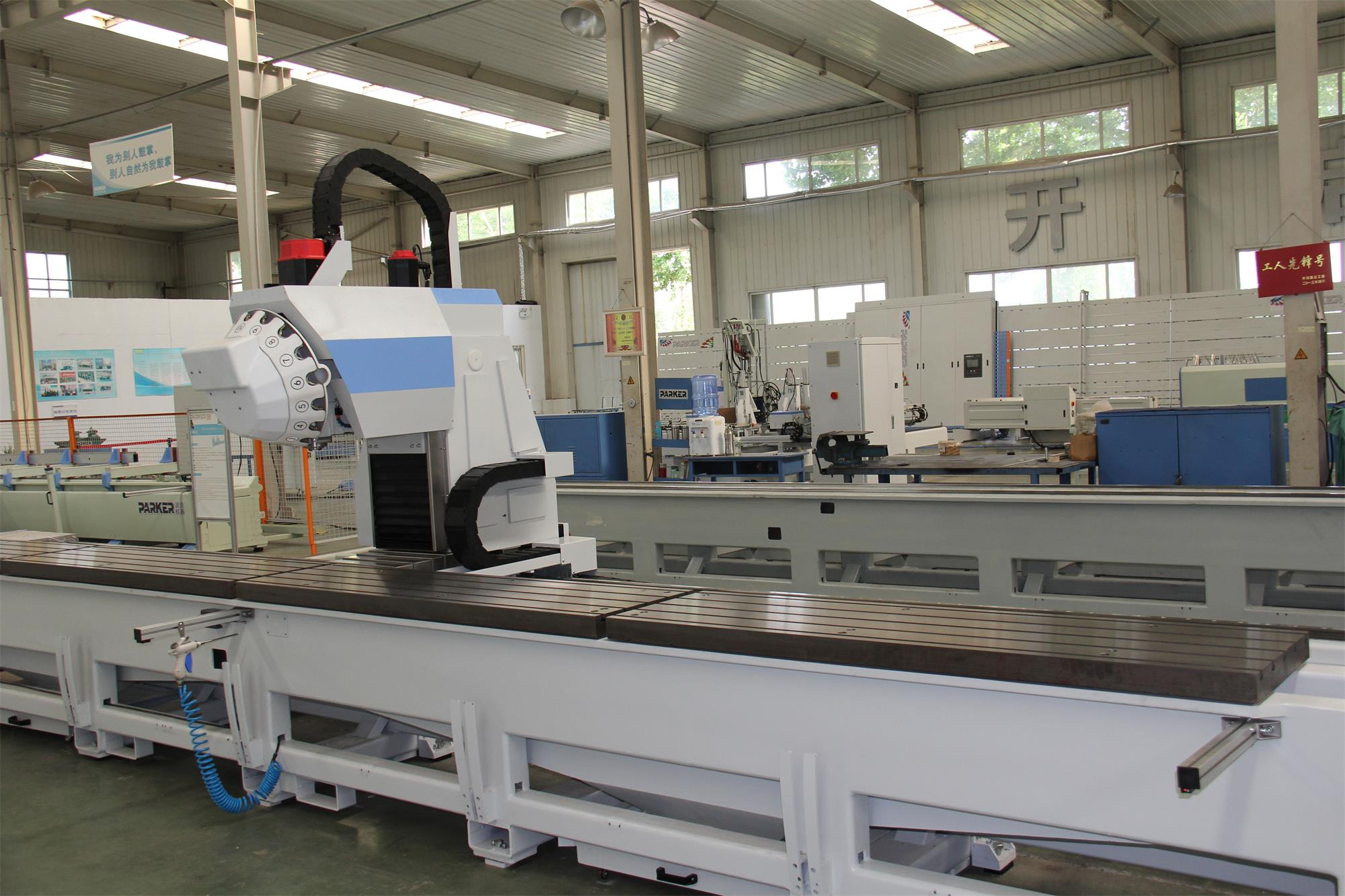

1一體化床身，熱處理定型，剛性好。
2總控電柜與機體一體化設計，方便運輸、安裝、操作，穩定性更高。
3配有集屑導槽，加工碎屑全部集中在床身下部抽屜內，方便清理。
4雙區雙工位加工，效率高，并可根據客戶需求適當增加工位。
4夾具氣路使用原裝進口伸縮軟管，使夾具具有更大的橫向移動范圍，適合各種型材的加工。
6點控式夾具剎車，更加方便操作人員對夾具進行移動和定位。

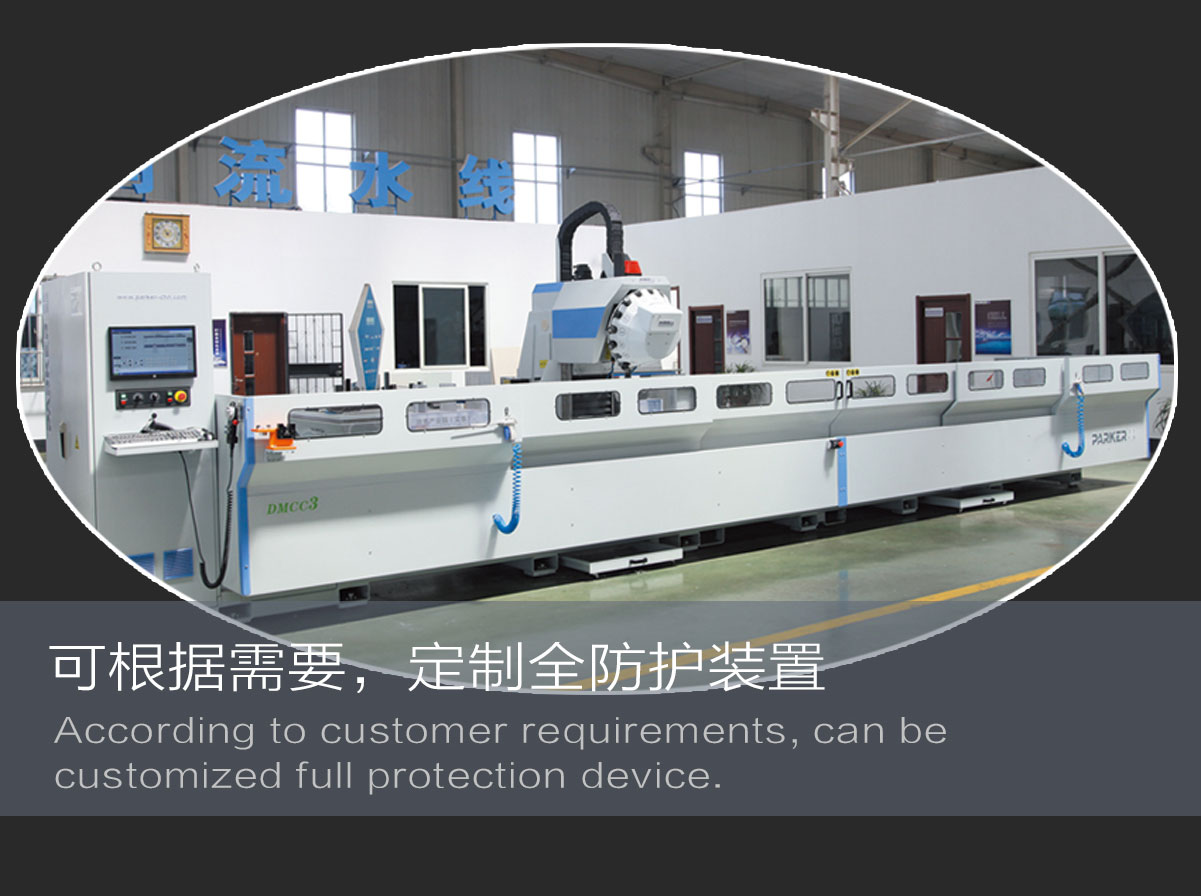

8電纜坦克鏈、各軸導軌及傳動齒條、絲杠采用全防護結構，有效防止加工碎屑進入，大大提高傳動部件的壽命。
9配有導軌自動注油系統，方便保養。
10裝備微量潤滑系統，采用植物性微量潤滑油劑，無毒、無污染，有效保護刀具，提高刀具壽命。

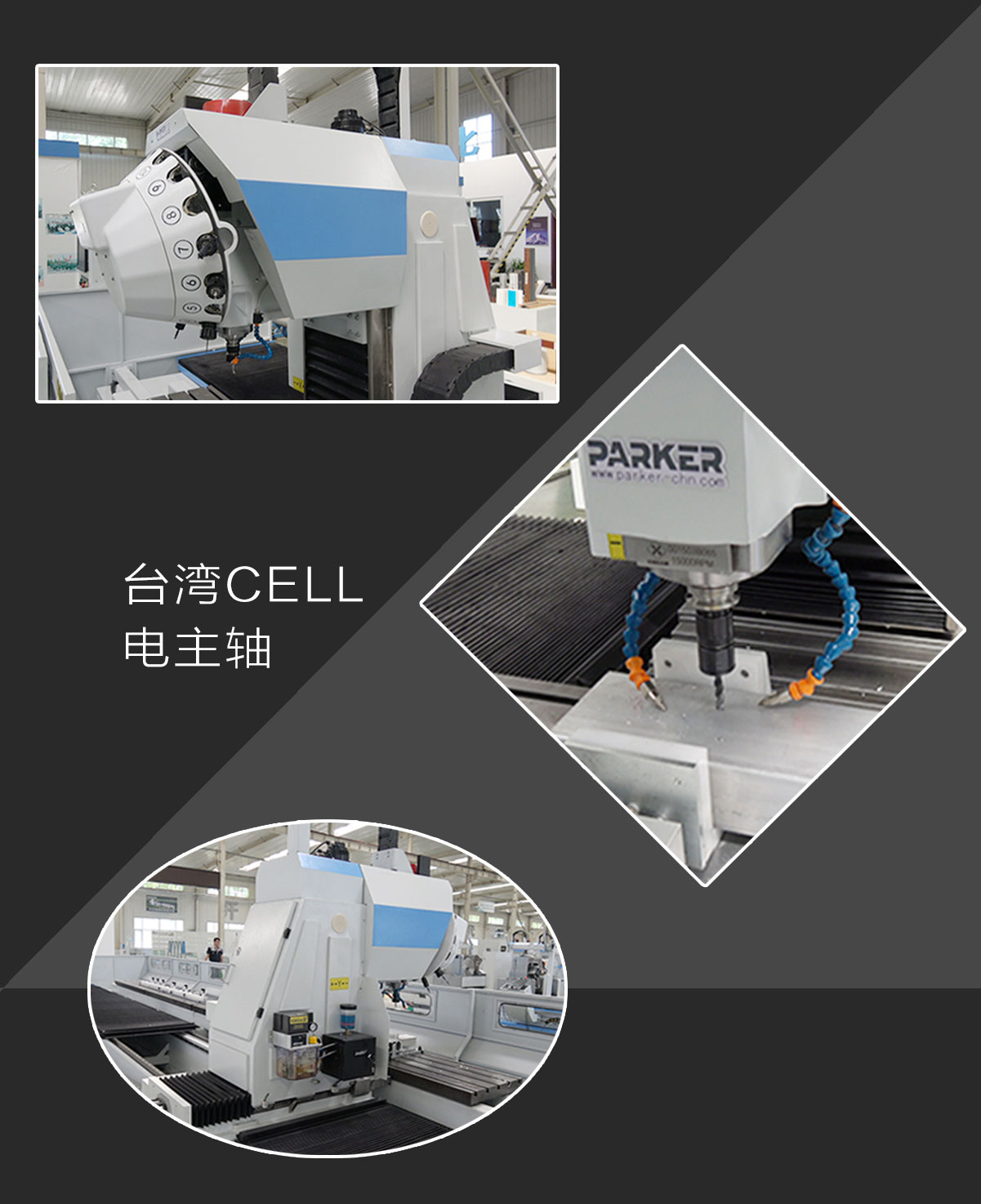

11主軸采用原裝臺灣品牌，最高轉速可達12000RPm。
12刀庫采用原裝臺灣首輪品牌，配有16位刀具刀位，相鄰換刀速度3.0秒。

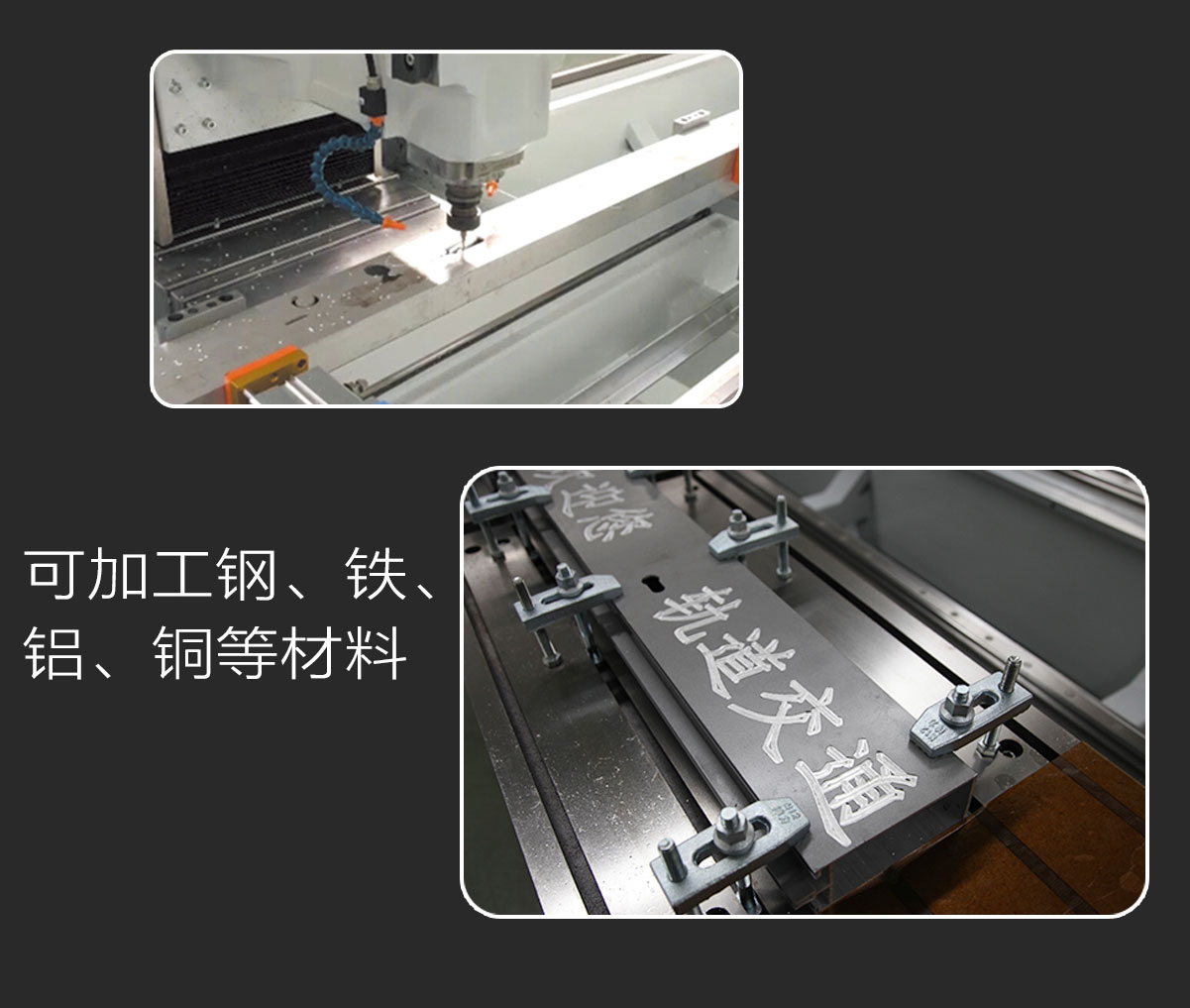

13帶有打孔，銑削挖槽，剛性攻絲攻牙功能，加工速度快，攻牙精度高。
14伺服主軸電機低速時大可輸出23.9Nm，高速可達11000rpm，全面適應鋼材重載加工及銅、鋁合金材料的加工。
技術參數 TECHNICAL DATA.
行程 STROKE | ||
X軸行程（Stroke for X axis） | 4500mm/7000mm | |
Y軸行程（Stroke for Y axis） | 400mm | |
Z軸行程（Stroke for Z axis） | 400mm | |
主軸 SPINDLE | ||
主軸轉速（Spindle Speed） | 12000 RPM | |
主軸錐度 | BT30 | |
主軸功率 | 5.5kw | |
主軸至工作臺距離 | 最低100mm,最高500mm | |
刀庫 TOOLS | ||
刀庫款式（Tools Changer Format） | 轉塔式 | |
刀庫容量（Capacity Of Tools Magazine） | 16 PCS | |
相鄰換刀時間（Tool Change Time） | 3.0s | |
移動速度 MOVING SPEED 發那科系統 臺灣新代系統 | ||
X軸移動（X Axis Moving Speed） | 60m/min 80m/min | |
Y軸移動（Y Axis Moving Speed） | 30m/min 60m/min | |
Z軸移動（Z Axis Moving Speed） | 30m/min 60m/min | |
X/Y/Z進給速度（X/Y/Z Feeding Speed） | 0~2000mm/min | |
馬達功率 POWER OF MOTOR | ||
主軸驅動馬達（Spindle Driven Motor） | 5.5KW | |
X/Y/Z驅動馬達（X/Y/Z Driven Motor） | 1.8KW、 1.8KW 、1.8KW | |
潤滑冷卻系統 LUBRICATING SYSTEM | |
潤滑系統（Lubricating System） | 廣東寶騰 |
冷卻系統（Cooling System） | SAGELY |
精密度 PRECISION | |
X/Y/Z軸定位精度（Position Precision Of X/Y/Z Axis） | ±0.02mm |
重復定位精度（Repeating Position） | ±0.02mm |
機械規格 SIXE OF MACHINE | |
電源（Power Supply） | AC 380V 50Hz |
總功率（Power） | 15 KW |
氣壓需求（Air Pressure） | 0.5MPa~0.8MPa |
重量（Weight） | 5T |

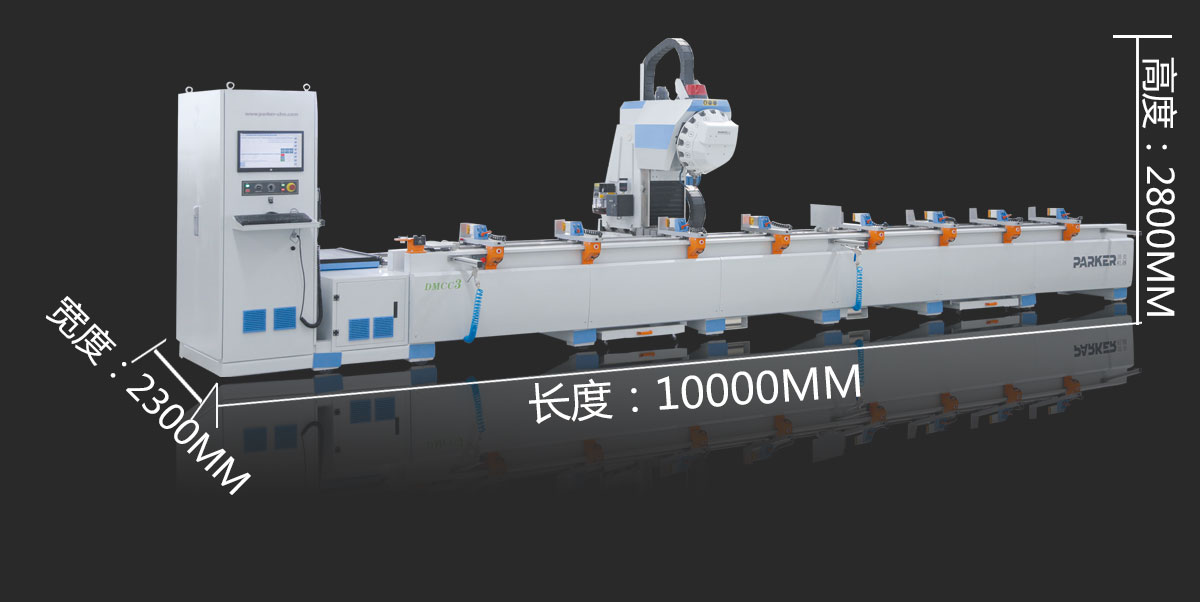

外形尺寸 | 10000mm×2300mm×2800mm |
零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | |
操作系統（Operation System） | 日本FANUC、 臺灣新代系統 |
伺服電機（Serve Motor） | FANUC、 安川 |
主軸電機（Spindle Motor） | FANUC、北京CTB |
主軸（Spindle） | 臺灣 CELL |
刀庫（Tools Magazine） | 臺灣首輪 |
導軌（Guide Rails） | 日本 THK |
軸承（Bearings） | 日本 NSK |
絲桿（Ball Screw） | 臺灣 TBI |
電氣件（Electrical Parts） | 法國施耐德 Schneider |
氣動元件（Pneumatic Components） | 臺灣 AIRTAC、日本SMC |
減速機（Reducer） | 臺灣 ATG |
