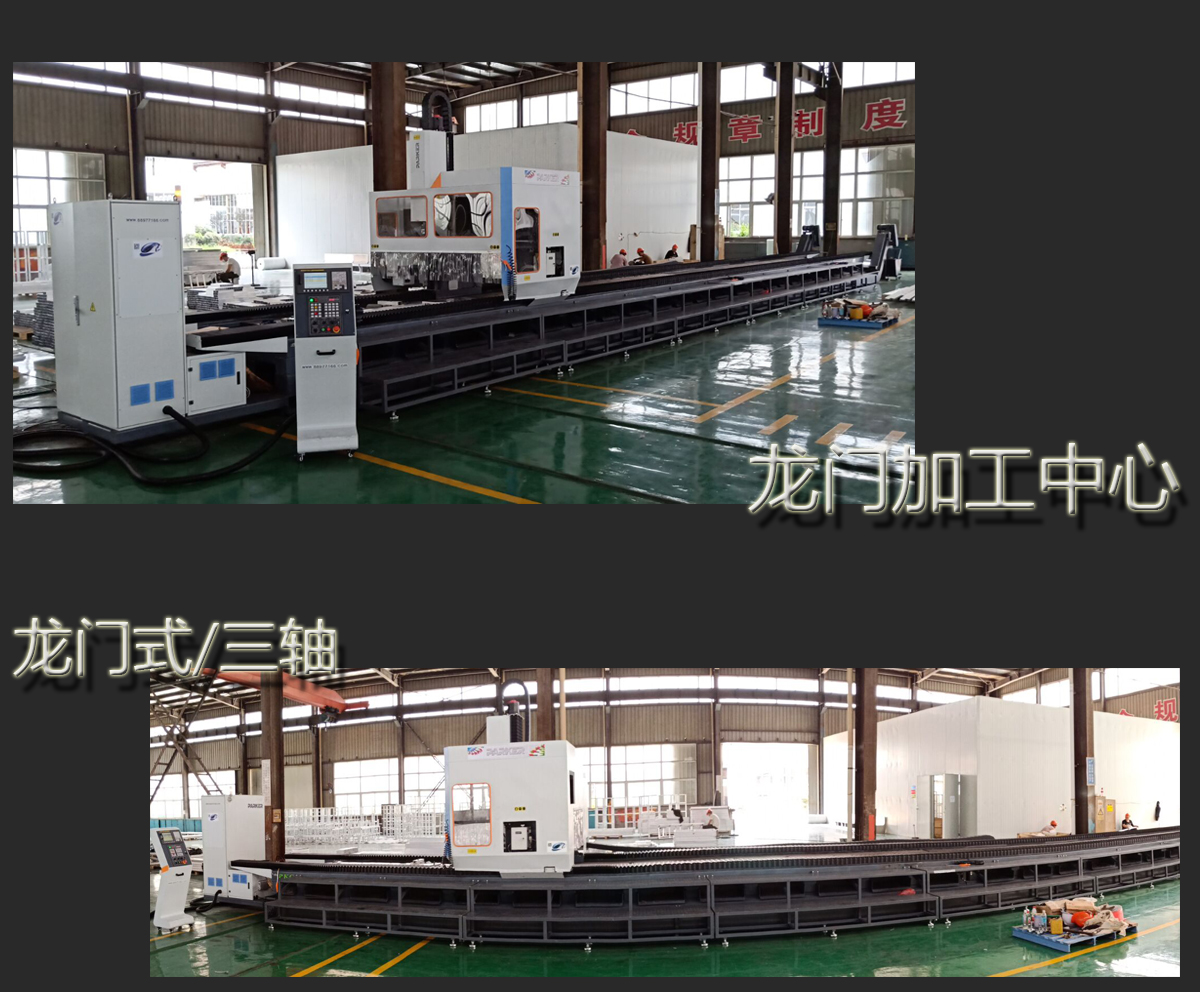

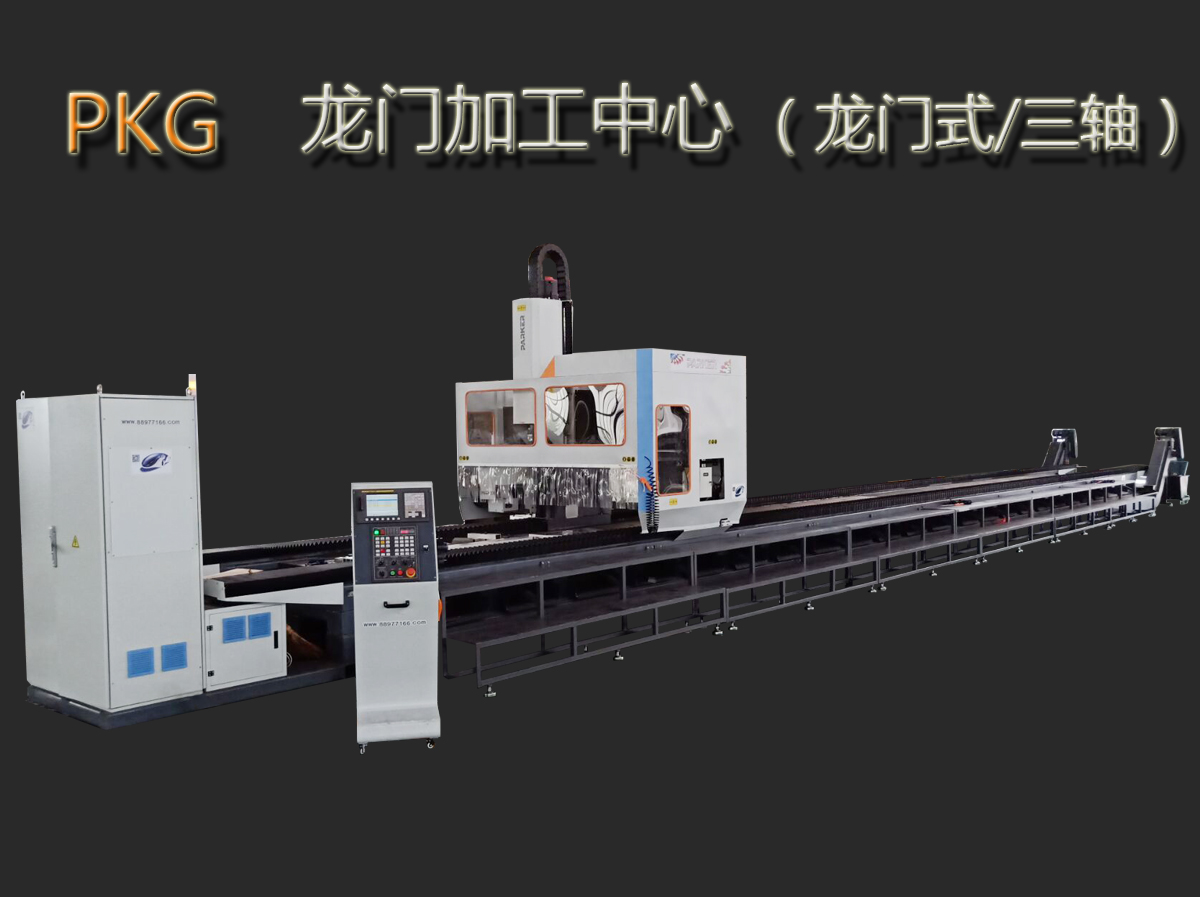

1.1 產品名稱、型號： 龍門加工中心系列 PKG
1.2設備性能說明：

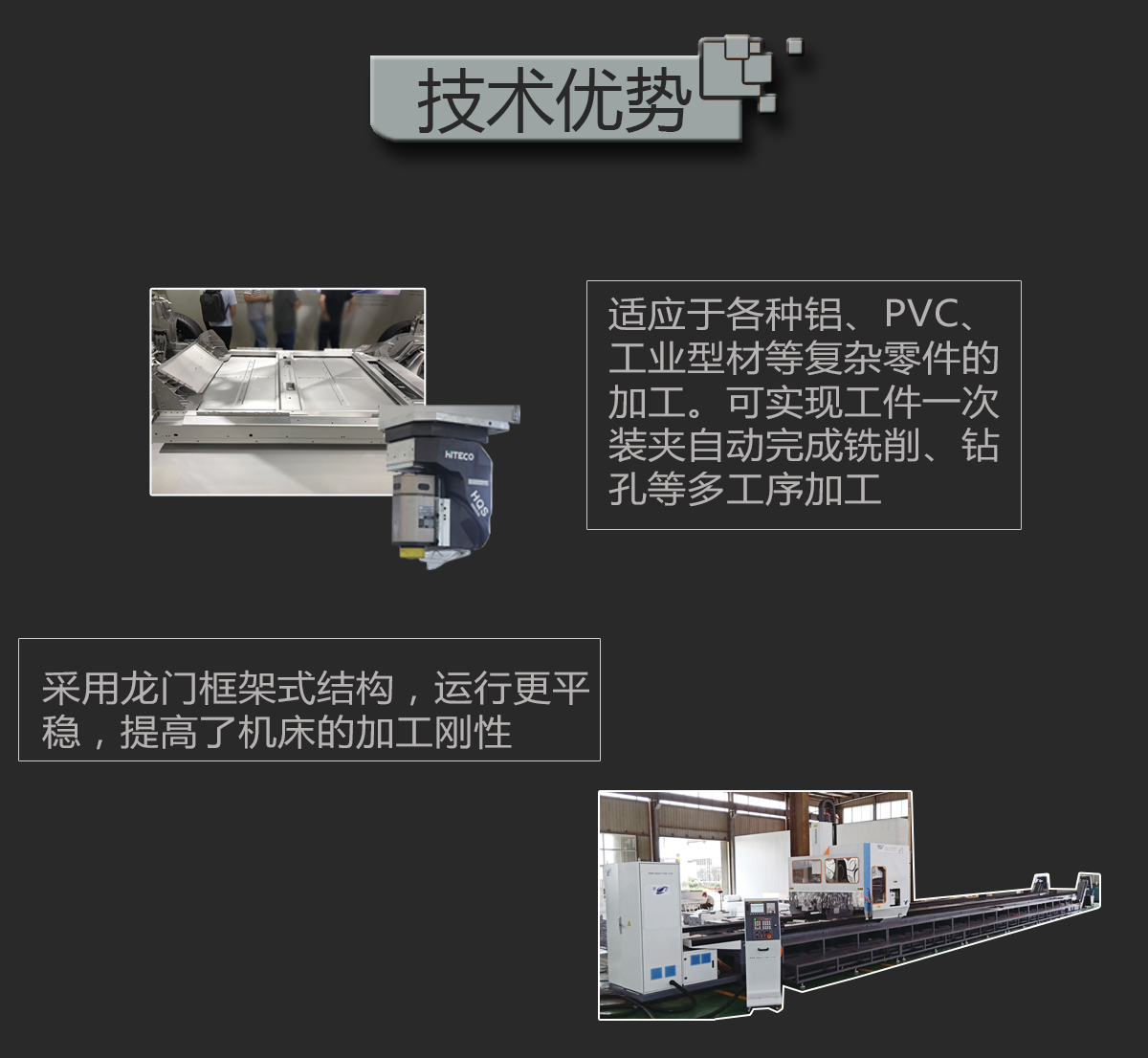

1.采用龍門框架式結構，運行更平穩，提高了機床的加工剛性。
2.適應于各種鋁、PVC、工業型材等復雜零件的加工?？蓪?shí)現工件一次裝夾自動完成銑削、鉆孔等多工序加工。
3.采用進口知名品牌、便于操作的高端數控控制系統。
4.采用高品質的進口伺服電機、滾珠絲杠、直線導軌副及軸承等機構以確保設備具有較高的加工精度。高穩定性，可靠性。進給移動經預拉伸保證加工精度的穩定

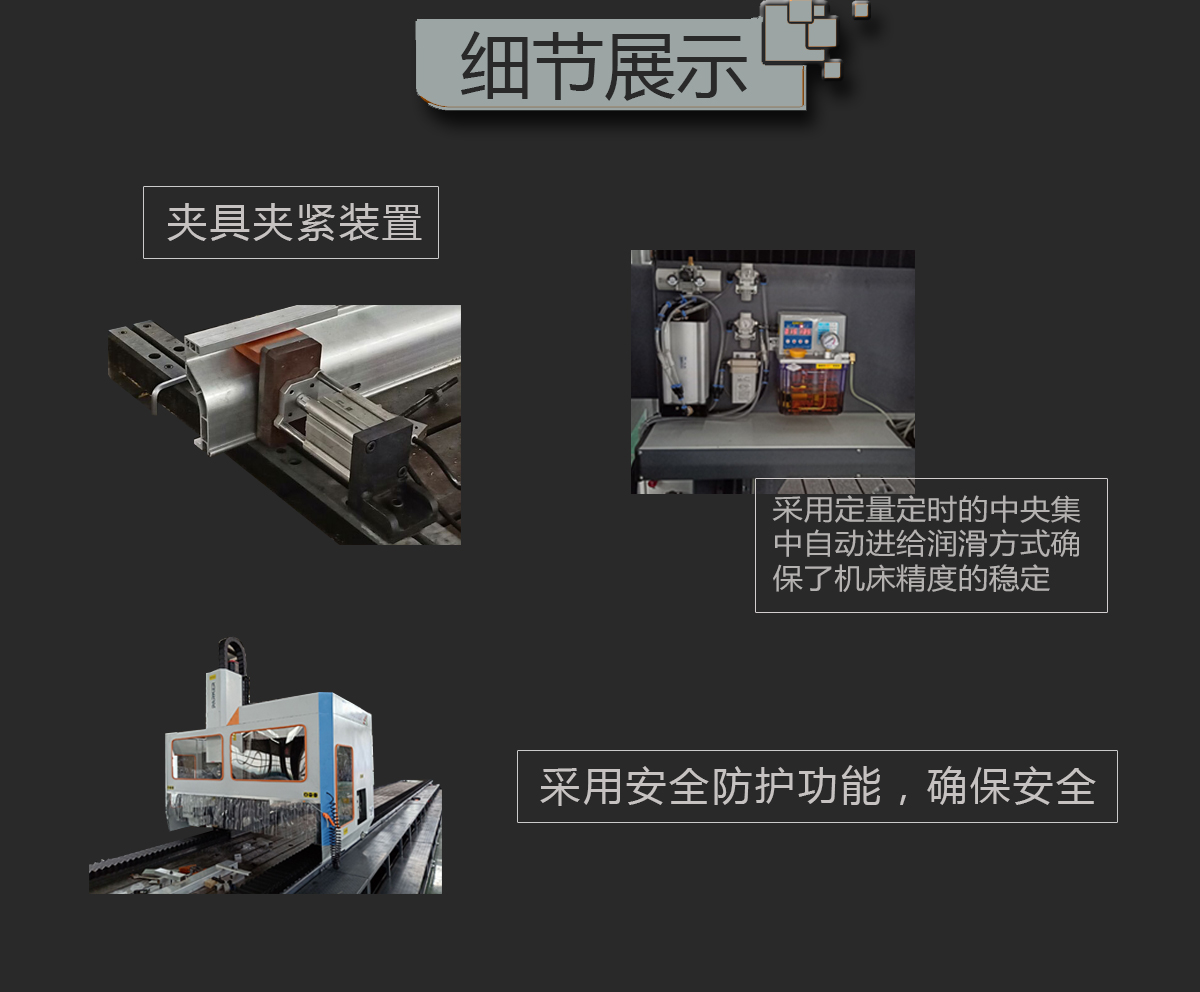

5.采用定量定時的中央集中自動進給潤滑方式確保了機床精度的穩定。
6.采用進口的雷尼紹干涉儀檢測，補償機床的精度。
7.采用安全防護功能，確保安全。
1.3 設備技術參數及主要零部件使用品牌及規格：
技術參數 TECHNICAL DATA.
行程 STROKE | ||
X軸行程（Stroke for X axis） | 18000mm | |
Y軸行程（Stroke for Y axis） | 1000mm | |
Z軸行程（Stroke for Z axis） | 650mm | |
主軸 SPINDLE | ||
主軸轉速（Spindle Speed） | 18000 RPM | |
主軸錐孔（Spindle Taper） | ISO30 | |
刀庫 TOOLS | ||
刀庫款式（Tools Changer Format） | 派克專利 | |
刀庫容量（Capacity Of Tools Magazine） | 12 | |
相鄰換刀時間（Tool Change Time） | 2.3秒（2.3 sec） | |
移動速度 MOVING SPEED | ||
X軸移動（X Axis Moving Speed） | 80m/min | |
Y軸移動（Y Axis Moving Speed） | 60m/min | |
Z軸移動（Z Axis Moving Speed） | 40m/min | |
X/Y/Z進給速度（X/Y/Z Feeding Speed） | 1-6000mm/min | |
馬達功率 POWER OF MOTOR | ||
主軸驅動馬達（Spindle Driven Motor） | 7.5 kw | |
X/Y/Z驅動馬達（X/Y/Z Driven Motor） | 3.0 kw | |
潤滑冷卻系統 LUBRICATING SYSTEM | |
潤滑系統（Lubricating System） | 集中自動潤滑 |
冷卻系統（Cooling System） | 微量潤滑冷卻/噴水冷卻（Water Cooling System） |
精密度 PRECISION | |
X 軸定位精度（Position Precision Of X Axis） | ±0.1 mm （全行程） |
Y/Z 軸定位精度（Position Precision Of Y /Z Axis） | ±0.02 mm |
重復定位精度（Repeating Position） | ±0.02 mm |
機械規格 SIXE OF MACHINE | |
電源（Power Supply） | AC 380V 50Hz |
總功率（Power） | 20KW |
氣壓需求（Air Pressure） | 0.5MPa – 0.8MPa |
工作臺（staging） | T型槽 |
高度（Height） | 2600 mm （運輸時Z軸調低，高度會降低） |
重量（Weight） | 定制設備以實際成品為準 |
占地面積（Area） | 21500mm×2600mm×2700mm（機型含鏈板式排屑機尺寸） |
零部件使用品牌及規格 MAIN COMPONENT CONFIGURATION | |
操作系統（Operation System） | FANUC 0I MF SYSTEM |
伺服電機（Serve Motor） | FANUC β系列 |
主軸電機（Spindle Motor） | 意大利 HSD 7.5KW，最高轉速18000 RPM |
刀庫（Tools Magazine） | 派克專利12把刀庫 |
導軌（Guide Rails） | 日本 THK |
軸承（Bearings） | 日本 NSK |
絲桿（Ball Screw） | 臺灣 TBI C5 |
手輪（Hand wheel） | 臺灣 遠詹 |
電氣件（Electrical Parts） | 法國 施耐德 Schneider |
氣動元件（Pneumatic Components） | 臺灣 AIRTAC |
減速機（Reducer） | 臺灣 ATG |
水泵電機（Water Pump） | 上海 至寶 |
導軌潤滑系統（Guide Rail Lubrication System） | 廣東寶騰 |
